Rôle essentiel de la boîte de dérivation dans un circuit électrique domestique
La boîte de dérivation est le cœur discret de tout circuit électrique domestique. Dans chaque pièce, cette boîte électrique centralise la dérivation des câbles et protège les raccordements électriques sensibles. Une bonne boîte de dérivation bien dimensionnée garantit un circuit électrique plus fiable et plus simple à faire évoluer.
Une boîte de dérivation de qualité forme un boîtier de dérivation isolant qui abrite les connexions électriques et limite les risques de court circuit. Les boîtes de dérivation modernes, proposées par des fabricants comme Legrand ou Demelectric AG, sont conçues pour résister aux chocs et aux variations de température. Une dérivation étanche avec un couvercle opaque ou un couvercle transparent protège aussi les connexions circuit contre la poussière et l’humidité.
Dans une installation, chaque boîte de dérivation et chaque boîtier dérivation doivent être choisis selon le type de pièce et l’emplacement de la boîte. Une boîte de dérivation encastrée sera privilégiée dans un salon, alors qu’une dérivation étanche sera indispensable dans un garage ou une terrasse. Les boîtes dérivation assurent ainsi la jonction dérivation entre les câbles électriques venant du tableau et les départs vers les prises ou points light.
Pour le bricoleur, comprendre la fonction d’une boîte jonction ou d’une boîte raccordement permet d’anticiper les futures modifications. Un bon stock de boîtes de dérivation, de dérivation carrée et de modèles boîtes rectangulaires facilite les travaux d’extension. Une gestion rigoureuse des connexions électriques dans chaque dérivation boîte améliore la sécurité globale de l’installation.

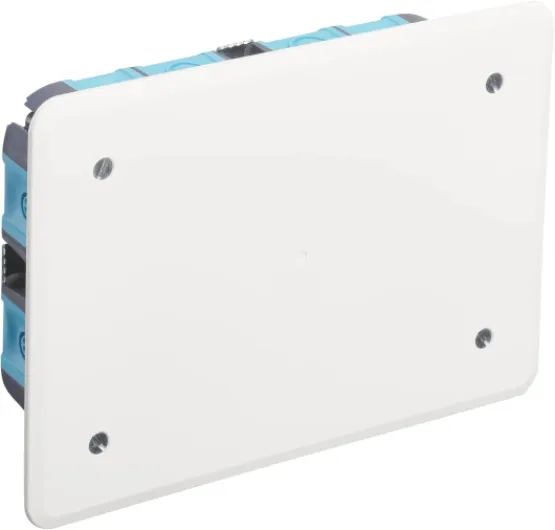

- ＋ ÉTANCHE — adaptée pour usage extérieur
- ＋ Encastree — installation discrète et propre
- ＋ Dimensions précises 170 x 110 x 40 mm — facilite le choix et le montage
- ＋ Couvercle inclus pour protection et finition
- ＋ Polyvalente — convient pour dérivations électriques et divers câblages
Choisir entre boîte de dérivation étanche, opaque ou transparente selon l’emplacement
Le choix d’une boîte de dérivation dépend d’abord de l’environnement et de l’humidité ambiante. Dans une salle de bains ou une cave, une dérivation étanche avec indice de protection adapté protège les raccordements électriques. Les dérivations étanches avec couvercle transparent permettent un contrôle visuel rapide des connexions circuit sans démontage complet.
Pour les pièces sèches, une boîte de dérivation classique avec couvercle opaque reste suffisante et plus discrète. Les boîtes dérivation à couvercle opaque s’intègrent mieux dans un mur peint ou une cloison en plaque de plâtre. Selon le type de chantier, il est pertinent de constituer un stock de boîtes de dérivation encastrées et de boîtiers dérivation en saillie.
Le choix entre couvercle transparent et couvercle opaque dépend aussi de la fréquence de contrôle prévue. Dans un local technique, une boîte jonction avec couvercle transparent facilite la vérification des câbles électriques et des fiches de connexion. Pour un couloir ou une chambre, une boîte raccordement à couvercle opaque reste plus esthétique et limite la visibilité des fils.
Pour un jardin ou une terrasse, privilégiez une dérivation étanche ou plusieurs dérivations étanches avec une bonne résistance aux impacts et un indice IP élevé. Une boîte de dérivation étanche bien posée évite que l’eau n’atteigne les connexions électriques et les câbles d’alimentation light extérieurs. Lorsqu’on choisit une boîte de dérivation ou une dérivation carrée pour l’extérieur, il faut aussi vérifier la compatibilité avec le type de câble utilisé pour l’éclairage ou la pompe.
Pour approfondir le choix d’outils adaptés à vos travaux extérieurs, un guide complet pour bien choisir sa tondeuse peut compléter utilement votre préparation de chantier.

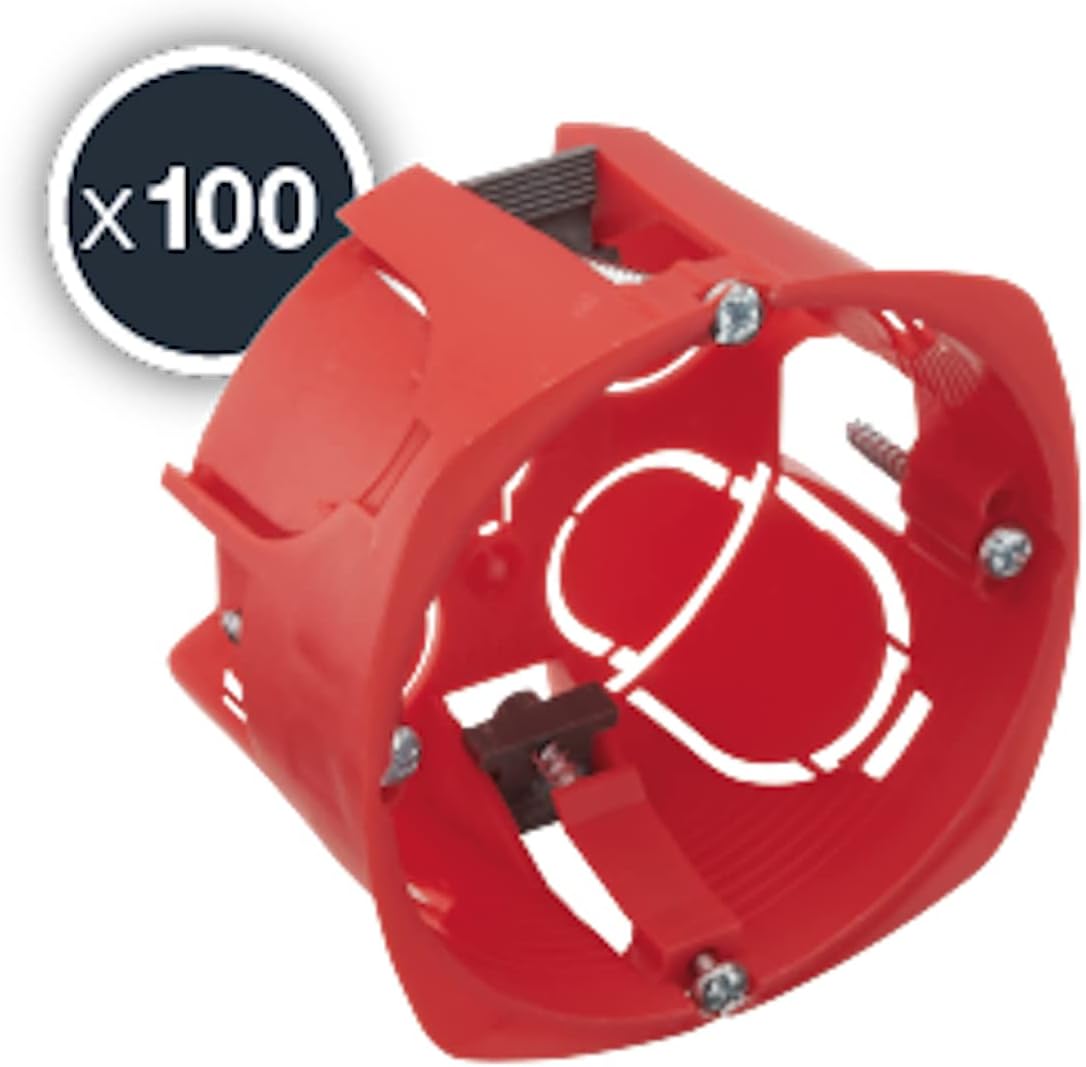

- ＋ Lot de 100 — économique pour travaux en quantité
- ＋ Étanche et pour extérieur — protection contre les intempéries
- ＋ Conçues pour cloison sèche — installation encastrée propre
- ＋ Dimensions 67×40 mm — format standard compatible avec de nombreux usages
- ＋ Couleur rouge — bonne visibilité sur les chantiers
Préparer le chantier : câbles, boîtes de dérivation et sécurité avant chaque étape
Avant toute intervention sur une boîte de dérivation, la première étape consiste à couper l’alimentation électrique au tableau. Cette précaution protège le bricoleur et évite tout risque de fil incandescent ou d’échauffement accidentel. Il faut ensuite vérifier que le circuit électrique concerné est bien hors tension avec un testeur adapté.
La préparation du chantier implique aussi de choisir le bon type de boîte de dérivation et le bon modèle de boîtier dérivation. Pour un plafond, une boîte de dérivation légère mais robuste facilitera la dérivation des câbles vers plusieurs points light. Dans un mur, une dérivation carrée ou une boîte jonction rectangulaire s’adaptera mieux à la structure en plaque de plâtre.
Il est recommandé de prévoir un stock suffisant de boîtes dérivation, de dérivations étanches et de boîtes raccordement pour éviter les improvisations. Chaque boîte de dérivation doit être associée à des bornes de connexion adaptées au nombre de câbles électriques. Les raccordements électriques doivent rester accessibles, d’où l’importance de bien réfléchir à l’emplacement de la boîte.
Pour les bricoleurs exigeants, la résistance aux impacts et la qualité du produit sont des critères déterminants. Un boîtier dérivation robuste protège mieux les connexions circuit en cas de choc sur le mur ou le plafond. Lorsqu’on travaille dans un atelier, une dérivation étanche avec couvercle transparent permet aussi de contrôler l’état des câbles et des fiches sans démontage complet.
Pour obtenir des finitions propres autour des boîtes et des passages de câbles, un pistolet à peinture bien choisi aide à uniformiser les surfaces après rebouchage.
- ＋ Étanchéité IP55 : protection contre la poussière et les jets d'eau
- ＋ Sécurisé : conçue pour un raccordement sûr des câbles
- ＋ Pose en saillie : installation rapide et accessible
- ＋ Dimensions pratiques : 170 x 100 x 80 mm, compatible avec la plupart des usages domestiques
- ＋ Couleur neutre : gris discret qui s'intègre facilement
Réaliser des raccordements électriques fiables dans une boîte de dérivation
Une fois la boîte de dérivation fixée, l’étape suivante consiste à préparer les câbles. Chaque câble doit être dénudé proprement sur la longueur recommandée, sans entailler le conducteur. Les câbles électriques sont ensuite regroupés par fonction pour organiser les connexions circuit de manière logique.
Dans une boîte de dérivation ou une boîte raccordement, les jonctions dérivation se font à l’aide de bornes adaptées au calibre des fils. Une boîte de dérivation bien agencée laisse suffisamment de place pour les câbles et évite les contraintes mécaniques sur les conducteurs. Les boîtes dérivation modernes acceptent plusieurs types de bornes, ce qui facilite la dérivation des circuits vers différents points light.
Pour un circuit électrique de prises, la boîte de dérivation centralise souvent plusieurs départs et retours. Une dérivation boîte mal organisée peut compliquer la maintenance et augmenter le risque d’erreur lors d’une modification ultérieure. Il est donc utile d’étiqueter les câbles ou de noter la référence, ou ref, du circuit à proximité de la boîte.
Dans les environnements humides, une dérivation étanche ou plusieurs dérivations étanches avec presse étoupes adaptés assurent l’étanchéité autour des câbles. Le couvercle transparent permet de vérifier que les raccordements électriques restent secs et en bon état, tandis qu’un couvercle opaque protège mieux de la lumière. Une bonne résistance aux impacts du boîtier dérivation complète la sécurité globale de la boîte jonction.
Pour des finitions de menuiserie autour des passages de câbles et des boîtes, un guide expert sur l’affleureuse aide à obtenir des découpes nettes et précises.

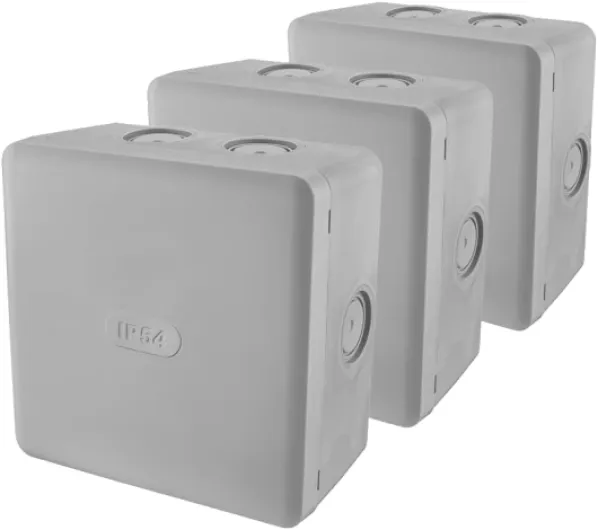

- ＋ Étanchéité IP54 adaptée pour usage extérieur et protection contre projections d'eau
- ＋ Lot de 3 pratique pour plusieurs installations ou remplacement
- ＋ Format compact 115 x 115 mm facile à intégrer dans des espaces restreints
- ＋ Installation simple avec accès direct aux connexions
- ＋ Conception robuste adaptée aux conditions extérieures
Gérer les modèles de boîtes, le stock et la traçabilité des circuits
Dans un atelier de bricoleur organisé, la gestion du stock de boîtes de dérivation fait gagner un temps précieux. Conserver plusieurs modèles de boîtes dérivation, de dérivations étanches et de boîtiers dérivation permet de répondre rapidement à chaque situation. On distingue généralement la boîte de dérivation encastrée, la dérivation carrée en saillie et la boîte jonction spécifique pour faux plafonds.
Chaque produit doit être identifié par une ref claire, notée sur un tableau ou une fiche de suivi. Cette traçabilité facilite le remplacement d’une boîte de dérivation ou d’un couvercle transparent endommagé. Pour les circuits complexes, noter l’emplacement de la boîte et le type de dérivation boîte utilisé évite les recherches fastidieuses lors d’une panne.
La gestion des raccordements électriques passe aussi par une documentation minimale mais rigoureuse. Indiquer sur une plaque ou une étiquette le rôle de chaque boîte raccordement aide à comprendre rapidement la structure du circuit électrique. Les connexions circuit deviennent alors plus faciles à contrôler, surtout lorsque plusieurs câbles électriques se croisent dans un même boîtier dérivation.
Pour les installations extérieures, il est pertinent de distinguer les dérivations étanches alimentant les points light, les prises de jardin et les équipements spécifiques. Une bonne résistance aux impacts et un indice de protection adapté prolongent la durée de vie de chaque boîte de dérivation étanche. En cas de modification, la présence d’un couvercle opaque ou d’un couvercle transparent bien fixé garantit que les câbles restent protégés pendant toute l’intervention.
Bonnes pratiques de maintenance, sécurité et évolutions des boîtes de dérivation
Une boîte de dérivation bien installée nécessite tout de même une maintenance périodique. Dans les pièces humides, il est conseillé de contrôler régulièrement les dérivations étanches pour vérifier l’absence de condensation. Un couvercle transparent facilite ce contrôle visuel, tandis qu’un couvercle opaque impose une ouverture complète de la boîte.
Lors de ces vérifications, il faut s’assurer que les câbles électriques restent bien serrés dans les bornes. Un câble mal serré peut provoquer un échauffement localisé, voire un fil incandescent dans les cas extrêmes. Les raccordements électriques doivent rester propres, sans trace de noircissement ni odeur suspecte à l’intérieur de la boîte de dérivation.
Les innovations récentes concernent notamment les boîtes de dérivation sans halogène et les boîtiers dérivation à haute résistance aux impacts. Ces produits améliorent la sécurité incendie et la durabilité des connexions circuit dans les environnements exigeants. Une dérivation carrée ou une boîte jonction moderne peut ainsi offrir une meilleure protection mécanique et thermique.
Les fabricants comme Legrand et Demelectric AG proposent des gammes complètes de boîtes dérivation et de dérivations étanches adaptées aux circuits domestiques. Une boîte raccordement bien choisie, associée à un emplacement de la boîte réfléchi, facilite les futures extensions du circuit électrique. « Une boîte de dérivation est un boîtier isolant qui centralise et protège les connexions électriques d'un circuit, permettant la distribution de l'électricité vers divers appareils. »
Statistiques clés sur les boîtes de dérivation étanches
- Indice de protection IP55 fréquemment utilisé pour une boîte de dérivation étanche en environnement humide.
- Les boîtes de dérivation à indice IP élevé réduisent significativement les risques liés aux projections d’eau.
- L’utilisation de boîtes de dérivation sans halogène progresse pour limiter l’impact environnemental des installations.
- Les boîtiers dérivation modernes sont conçus pour offrir une meilleure résistance aux chocs et aux variations thermiques.
Questions fréquentes sur la boîte de dérivation
Qu’est ce qu’une boîte de dérivation dans une installation domestique ?
Une boîte de dérivation est un boîtier isolant qui centralise les connexions électriques d’un circuit. Elle permet de répartir l’alimentation vers plusieurs appareils tout en protégeant les raccordements. Sans cette boîte, les jonctions de câbles resteraient exposées et beaucoup plus difficiles à entretenir.
Pourquoi utiliser une boîte de dérivation étanche en extérieur ou en pièce humide ?
Une boîte de dérivation étanche protège les raccordements électriques contre l’eau et la poussière. Son indice de protection adapté limite les risques de court circuit et de corrosion des conducteurs. Elle est donc indispensable pour les jardins, terrasses, salles de bains ou caves.
Comment choisir la bonne taille de boîte de dérivation pour ses câbles ?
Il faut d’abord estimer le nombre de câbles et de connexions à loger. La boîte doit offrir assez de volume pour éviter les contraintes mécaniques sur les conducteurs. Mieux vaut choisir un modèle légèrement plus grand afin de faciliter les futures modifications.
Où placer l’emplacement de la boîte de dérivation dans un logement ?
L’emplacement de la boîte doit rester accessible pour la maintenance, sans être exposé aux chocs. On la place souvent dans les combles, les faux plafonds ou les placards techniques. Il faut également respecter les règles de hauteur et de distance par rapport aux points d’eau.
Peut on intervenir soi même sur une boîte de dérivation existante ?
Un bricoleur averti peut intervenir en respectant strictement les règles de sécurité. Il doit couper l’alimentation, vérifier l’absence de tension et utiliser des bornes adaptées. En cas de doute, il reste préférable de faire appel à un électricien qualifié.
