Tableau électrique : poser le cadre avant toute intervention de bricoleur
Un tableau électrique bien pensé reste le cœur silencieux de votre logement. Quand un bricoleur ouvre ce tableau de répartition pour des travaux électriques, il doit déjà connaître les règles de protection, la norme NF C 15-100 (édition en vigueur) et les limites précises de son intervention. Sans cette base, même les meilleurs outils électriques deviennent des pièces dangereuses plutôt que des alliés fiables.
Dans une installation électrique domestique conforme à la norme NF C 15-100, chaque circuit électrique est protégé par un disjoncteur divisionnaire adapté à la section des câbles et à l’usage des prises ou de l’éclairage. Le tableau électrique principal regroupe ces disjoncteurs, les interrupteurs différentiels, les modules de commande et parfois un coffret électrique pré équipé pour des extensions futures. On parle aussi de tableau de répartition quand plusieurs tableaux électriques se partagent les circuits dans un même logement électrique ancien ou rénové, sous le contrôle éventuel du Consuel lors d’une mise en conformité.
Avant tout travaux de bricolage sur un tableau électrique, le travail de préparation consiste à suivre un protocole simple et systématique : couper le disjoncteur de branchement général, verrouiller si possible la manette, afficher une étiquette « ne pas manœuvrer », vérifier l’absence de tension avec un VAT sur les bornes accessibles, puis repérer les circuits électriques concernés et les étiqueter. Cette méthode reste valable pour remplacer un disjoncteur, ajouter un départ ou contrôler un interrupteur différentiel qui déclenche sans raison apparente. Sans ce rituel de sécurité, aucune économie d’énergie ni aucun devis aux bons tarifs ne compenseront le risque pris sur votre sécurité.

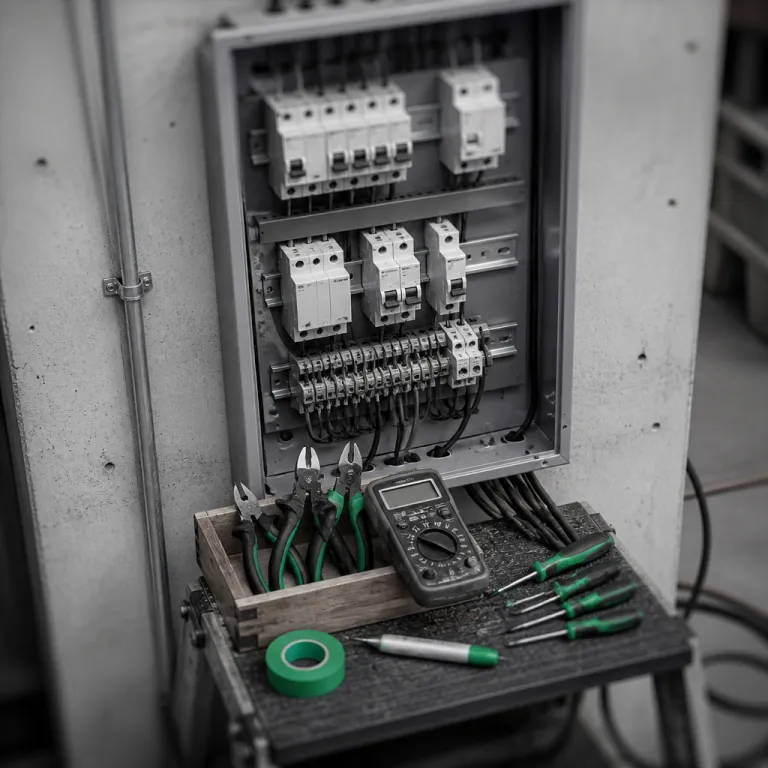

Les outils indispensables pour intervenir sur un tableau électrique en sécurité
Pour un bricoleur qui ouvre un coffret électrique, la première protection n’est pas le plastique du coffret mais la qualité de ses outils isolés. Les indispensables travaux sur un tableau électrique exigent au minimum un jeu de tournevis isolés 1000 V, une pince coupante, une pince à dénuder et un vérificateur d’absence de tension fiable conforme aux exigences de la norme NF C 18-510. Sans ces outils électriques adaptés, même un simple resserrage de bornes sur des circuits électriques devient un travail à risque.
Le VAT, ou vérificateur d’absence de tension, doit toujours passer en premier avant tout contact avec les pièces nues d’une installation électrique. Un détecteur de tension sans contact comme ceux testés dans ce test de détecteur de tension sans contact permet un premier contrôle rapide, mais ne remplace jamais un VAT conforme aux normes, capable de mesurer réellement la présence ou l’absence de tension entre phase et neutre ou entre phase et terre. Une fois la coupure confirmée, la pince à dénuder, les rubans adhésifs isolants et l’adhésif isolant de repérage prennent le relais pour un travail propre et durable.
Pour des travaux électriques plus structurés, un coffret pré équipé facilite l’ajout de nouveaux modules comme un disjoncteur différentiel ou un interrupteur différentiel supplémentaire. Le bricoleur soigneux prévoit aussi des pièces de rechange comme quelques disjoncteurs divisionnaires, des peignes d’alimentation, des borniers et des étiquettes de repérage. Un tableau électrique bien équipé, ce n’est pas un musée de modules en vrac, mais un outil de protection lisible qui se comprend d’un coup d’œil, éventuellement complété par une photographie ou un schéma de repérage collé à l’intérieur de la porte.
VAT, testeurs et mesure : contrôler avant de toucher au tableau électrique
Dans un tableau électrique, la différence entre bricolage prudent et roulette russe se joue sur la mesure et le contrôle. Le VAT reste l’outil numéro un pour tout bricoleur qui intervient sur un tableau de répartition, avant même de penser aux prix du matériel ou aux économies d’énergie promises. On coupe au disjoncteur de branchement, on vérifie au VAT sur les bornes, on refait un test sur une prise restée sous tension pour valider l’appareil, puis seulement on commence les travaux électriques.
Pour aller plus loin, un multimètre numérique de qualité permet de vérifier les tensions, la continuité des circuits et parfois les fuites de courant résiduelles sur une installation électrique complexe. Les comparatifs de multimètres numériques pour bricoleurs montrent clairement que les modèles d’entrée de gamme suffisent pour un tableau électrique domestique, à condition de respecter les catégories de mesure (CAT II, CAT III) et la tension maximale indiquée. Pour les diagnostics plus poussés, un testeur électrique avancé comme ceux présentés dans ce guide de testeurs électriques avancés aide à identifier un disjoncteur différentiel défaillant ou un circuit électrique mal câblé.
Ces outils de mesure ne remplacent pas la norme NF C 15-100, mais ils permettent au bricoleur de vérifier que son travail respecte les calibres et les différents types de protections exigés. On contrôle par exemple qu’un disjoncteur de 16 A protège bien un circuit de prises en 2,5 mm², ou qu’un disjoncteur de 10 A alimente un circuit d’éclairage en 1,5 mm², en s’appuyant sur un tableau récapitulatif personnel affiché près du coffret. Sans ces vérifications, un tableau électrique propre en façade peut cacher des erreurs coûteuses, et les meilleurs devis aux bons tarifs ne rattraperont pas un câblage mal pensé.
Vocabulaire essentiel du tableau électrique : parler la même langue que la norme
Pour intervenir sereinement sur un tableau électrique, il faut maîtriser un minimum de vocabulaire technique sans se perdre dans le jargon. Le disjoncteur divisionnaire protège un circuit électrique précis, tandis que l’interrupteur différentiel surveille les fuites de courant vers la terre sur plusieurs circuits. Le disjoncteur différentiel, lui, combine ces deux fonctions dans un seul module, souvent utilisé en tête de petits tableaux électriques secondaires ou pour des circuits spécialisés sensibles.
Le peigne d’alimentation répartit la phase ou le neutre entre plusieurs disjoncteurs, ce qui simplifie l’installation électrique et limite les erreurs de câblage dans le coffret. Le bornier de terre et le bornier de neutre regroupent les conducteurs correspondants, ce qui rend la lecture du tableau de répartition plus claire pour tout bricoleur qui arrive après vous. Dans un logement électrique rénové proprement, ces pièces sont bien repérées, les rubans adhésifs de couleur servent au marquage, et l’adhésif isolant ne masque jamais une réparation douteuse ou un raccordement non conforme.
On distingue aussi le tableau électrique principal, souvent proche du disjoncteur de branchement, des tableaux électriques secondaires qui alimentent un atelier, un étage ou une dépendance. Chaque coffret électrique doit respecter les mêmes règles de protection, avec des modules adaptés aux circuits concernés et aux différents types d’appareils raccordés. Un bon vocabulaire, ce n’est pas du snobisme de pro, c’est la garantie que votre travail de bricolage reste compréhensible, vérifiable dans le temps et lisible pour un électricien ou le Consuel en cas de contrôle.
Interventions à la portée du bricoleur : remplacer, ajouter, mais sans dépasser les limites
Sur un tableau électrique domestique, certaines interventions restent raisonnablement accessibles à un bricoleur méthodique qui respecte la norme. Le remplacement d’un disjoncteur divisionnaire défectueux, le resserrage des bornes ou l’ajout d’un départ pour quelques prises supplémentaires font partie des travaux de bricolage courants. À condition de couper au disjoncteur de branchement, de contrôler au VAT, de suivre une checklist écrite étape par étape et de respecter le calibre adapté au circuit électrique, ces travaux électriques restent maîtrisables.
Ajouter un circuit de prises dans un atelier ou un garage implique de tirer un nouveau câble, de le raccorder au tableau de répartition et de le protéger par un disjoncteur adapté. Le bricoleur doit alors vérifier la section des conducteurs, le type de gaine, la longueur du circuit et la compatibilité avec l’interrupteur différentiel en amont. Dans ce contexte, un coffret pré équipé peut simplifier l’extension, mais il faut toujours vérifier les prix, les tarifs des modules, la réserve de place disponible et la cohérence globale de l’installation électrique.
En revanche, certaines limites ne se discutent pas et imposent l’appel à un électricien qualifié, notamment pour modifier le réglage du disjoncteur de branchement, passer de 30 à 40 A ou préparer un passage du Consuel avec dossier complet. Toute intervention lourde sur le tableau électrique principal, tout changement de schéma de circuits ou toute création de nouveaux tableaux électriques pour un logement électrique complet sort du cadre du simple bricolage. La règle est simple : un bricoleur peut adapter, entretenir et compléter, mais pas refondre une installation électrique entière ni modifier les dispositifs de protection fournis par le distributeur.
Norme NF C 15-100, économies d’énergie et bon sens de bricoleur
La norme NF C 15-100 n’est pas un texte théorique réservé aux bureaux d’études, c’est la colonne vertébrale de chaque tableau électrique domestique. Elle fixe les calibres des disjoncteurs selon la section des câbles, le nombre maximal de prises par circuit et les différents types de protections différentielles à prévoir. Pour un bricoleur, connaître ces quelques repères et les éditions mises à jour par les textes officiels transforme un simple coffret en véritable outil de sécurité et de confort.
Respecter ces règles, c’est aussi préparer des économies d’énergie durables, car une installation électrique bien dimensionnée limite les échauffements, les pertes et les déclenchements intempestifs. Un tableau électrique clair, avec des modules bien repérés, facilite le suivi des consommations, l’ajout de délesteurs ou de contacteurs pour piloter les gros appareils. Dans un logement électrique rénové avec soin, les travaux électriques se planifient, les devis se comparent, les tarifs se justifient et chaque pièce ajoutée au coffret trouve sa place logique, illustrée si possible par un schéma ou une infographie de répartition des circuits.
Au final, intervenir sur un tableau électrique avec les bons outils, un vocabulaire précis et le respect strict de la norme, c’est accepter une discipline simple mais non négociable. On coupe, on contrôle, on câble proprement, on repère, puis on teste chaque circuit électrique avant remise sous tension, en suivant une checklist de fin de chantier. La vraie fiabilité ne vient pas de la fiche technique des modules, mais de la dixième année de service sans déclenchement injustifié ni échauffement anormal des conducteurs.
FAQ sur les interventions de bricoleur sur un tableau électrique
Quels outils minimum faut il pour intervenir sur un tableau électrique ?
Le minimum comprend un jeu de tournevis isolés 1000 V, une pince à dénuder, une pince coupante et un vérificateur d’absence de tension conforme aux normes en vigueur. Des rubans adhésifs isolants pour le repérage, quelques étiquettes et éventuellement un petit multimètre numérique complètent l’équipement de base. Sans ce kit, même un simple resserrage de bornes reste à proscrire.
Un bricoleur peut il remplacer seul un disjoncteur divisionnaire ?
Oui, à condition de couper le disjoncteur de branchement, de vérifier l’absence de tension au VAT et de respecter le calibre adapté au circuit concerné. Le nouveau disjoncteur doit être compatible avec le peigne d’alimentation, l’interrupteur différentiel en amont et la section des conducteurs raccordés. Si le moindre doute persiste sur le schéma de câblage, il vaut mieux faire intervenir un professionnel.
Quelle est la différence entre interrupteur différentiel et disjoncteur différentiel ?
L’interrupteur différentiel protège les personnes contre les fuites de courant vers la terre, mais ne protège pas contre les surintensités. Le disjoncteur différentiel combine cette protection différentielle avec une protection contre les surcharges et les courts circuits. Dans un tableau domestique, on trouve le plus souvent des interrupteurs différentiels en tête de rangée et des disjoncteurs divisionnaires en aval, les disjoncteurs différentiels étant réservés à des usages ciblés.
Quand faut il absolument appeler un électricien pour le tableau électrique ?
Il faut appeler un électricien pour toute modification du réglage du disjoncteur de branchement, tout changement de puissance de l’abonnement ou toute refonte complète du tableau principal. Les travaux nécessitant un passage du Consuel, une attestation de conformité ou impliquant plusieurs tableaux électriques interconnectés dépassent aussi le cadre du bricolage. En cas de déclenchements répétés inexpliqués malgré un contrôle de base, l’avis d’un professionnel s’impose.
La norme NF C 15-100 est elle indispensable à lire pour un bricoleur ?
Il n’est pas nécessaire de lire l’intégralité du texte, mais connaître les grandes lignes reste indispensable pour intervenir sur un tableau électrique. Les points clés concernent le calibre des disjoncteurs, la section des câbles, le nombre de prises par circuit et les différents types de protections différentielles. Ces repères suffisent pour réaliser des travaux simples en restant dans un cadre sécurisé et contrôlable, tout en sachant quand il faut passer la main à un électricien qualifié.
